S9、S11油浸式电力变压器

首页 >> 油浸式变压器系列 >> 详情

S9、S11油浸式电力变压器

广州增银电力设备有限公司    油浸式变压器系列

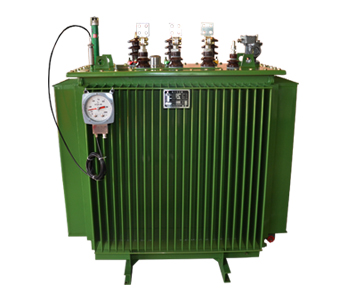

油浸式变压器

产品概述

          油浸式变压器为工矿企业与民用建筑供配电系统中的重要设备之一,它将10(6)kV或35kV网络电压降至用户使用的230/400V 母线电压。此类产品适用于交流50(60)Hz,三相最大额定容量2500kVA(单相最大额定容量833kVA,一般不推荐使用单相变压器),可在户内(外)使用,容量在315kVA 及以下时可安装在杆上,环境温度不高于40℃,不低于-25℃,最高日平均温度30℃,最高年平均温度20℃,相对湿度不超过90%(环境温度25℃),海拔高度不超过1000m。若与上述使用条件不符时,应按GB6450-86的有关规定,作适当的定额调整。

性能特点

a、油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
b、铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
c、线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。
d、油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。
e、由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
f、根据以上五点性能,保证了油浸式变压器在正常运行内不需要换油,大大降低了变压器的维护成本,同时延长了变压器的使用寿命。

产品优缺点

优点
1 、变压器油绝缘性能好、导热性能好,同时变压器油廉价。
2、能够解决变压器大容量散热问题和高电压绝缘问题。
缺点
1、 变压器油具有可燃性,当遇到火焰时可能会燃烧、爆炸
2、 变压器油对人体有害
3 、变压器油需定期检查
4 、油浸式变压器抗短路能力差
5、 油浸式变压器密封性能不良且宜老化,在运行场所渗漏油严重,影响设备安全运行,同时影响环境
6、油浸式变压器绝缘等级低,按A级绝缘设计、制
使用环境
        环境温度:
      最高气温:+40℃
      最低气温:-30℃
        最高年平均气温:+20℃
      最高日平均气温:+30℃
       频率:50Hz
      海拔高度:不超过1000m(超过海拔1000m可进行特殊设计)
